フェンスの高さに合わせて製作したジャバラゲート
TEL. 0587-50-5550
FAX. 0587-50-5551
〒483-8108 愛知県江南市力長町神明５番地
安全の未来を創造する日高機材株式会社

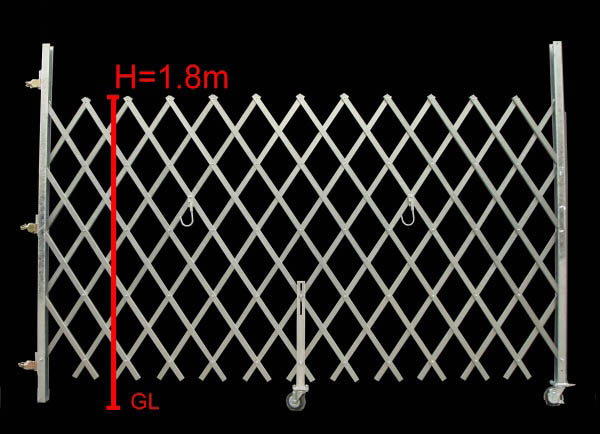

ＦＬ３．０ｍ |

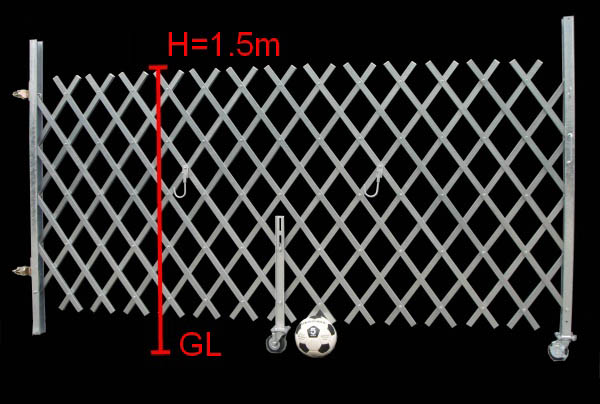

ＦＭ３．０ｍ |

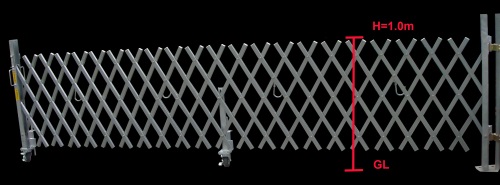

ＦＳ4．０ｍ |
ジャバラのマス目も他社に比べ細かく、ジャバラの下も狭くなっている為、
子供さんやサッカーボールなどが通り抜けできません。
| 特 長 | |
| ◎ 外構フェンスの高さに合わせたジャストフィットな門扉ができました | |
| ◎ 構造は40年の実績を誇るＬシリーズと同じ構造の為、丈夫で長持ちです | |
| ◎ シンプルな構造で強度もありますので屋外の出入り口に最適です | |
| ◎ エクステリア用のアルミ製門扉は美観は良いですがキャスター部や接合部が壊れやすいという欠点が ありました 当社のＦシリーズ門扉はスチール製になり重さはありましたが、とにかく頑丈です |
|
| ◎ H=1.0mとＨ＝１．５ｍとＨ＝１．８ｍ(広げた時のジャバラの高さ)を用意しました | |
| ◎ 畳んだ状態で９０度内側に回転するので間口を有効にご利用頂けます | |
| ◎ 駐車場・倉庫・工場などの出入り口やホームセンターの通行出入り口など、さまざまな所で設置して 頂いております |
|
| ◎ 盗難防止として間切り的な使用や通り抜け防止など防犯を目的とした設置例も多数ございます |
※承認図、ミルシート（パイプ、柱に限ります）が必要な方は弊社まで問い合せください。
| 標準部品 | オプション部品 |
| 門扉・特注門扉設置例 | 本設柱設置工事例 |
| Ｆシリーズ 片開きサイズ 間口2mから50cmピッチで製作 | ||
| ＦＬドア（ Ｈ＝１，8ｍｍ ) | ＦMドア（ Ｈ＝１，5ｍ ) | ＦSドア（ Ｈ＝１，０ｍ ) |
| ＦL−２．０ｍ S | ＦＭ−２．０ｍ S | ＦS−２．０ｍ S |
| ＦL−２．５ｍ S | ＦＭ−２．５ｍ S | ＦS−２．５ｍ S |
| ＦL−３．０ｍ S | ＦＭ−３．０ｍ S | ＦS−３．０ｍ S |
| ＦL−３．５ｍ S | ＦＭ−３．５ｍ S | ＦS−３．５ｍ S |
| ＦL−４．０ｍ S | ＦＭ−４．０ｍ S | ＦS−４．０ｍ S |
| ＦL−４．５ｍ S | ＦＭ−４．５ｍ S | ＦS−４．５ｍ S |
| ＦL−５．０ｍ S | ＦＭ−５．０ｍ S | ＦS−５．０ｍ S |
| ＦL−５．５ｍ S | ＦＭ−５．５ｍ S | ＦS−５．５ｍ S |
| ＦL−６．０ｍ S | ＦＭ−６．０ｍ S | ＦS−６．０ｍ S |
| ＦL−６．５ｍ S | ＦＭ−６．５ｍ S | ＦS−６．５ｍ S |
| ＦL−７．０ｍ Ｓ | ＦＭ−７．０ｍ Ｓ | ＦS−７．０ｍ Ｓ |
| ＦL−７．５ｍ S | ＦＭ−７．５ｍ S | ＦS−７．５ｍ S |
| ＦL−８．0ｍ Ｓ | ＦＭ−８．0ｍ Ｓ | ＦS−８．0ｍ Ｓ |
| ＦL−８．５ｍ Ｗ | ＦＭ−８．５ｍ Ｗ | ＦS−８．５ｍ Ｗ |
| ＦL−９．0ｍ W | ＦＭ−９．0ｍ W | ＦS−９．0ｍ W |
| ◎ 柱・金具は亜鉛メッキ(ドブメッキ)、ボルトはステンレス(ＳＵＳ)を使用しています |
| ◎ キャスターは１００φでストッパー付きになります |
| ◎ 落とし込み金具は標準装備となります |
| ◎ 主柱にＣ型鋼とベアリングを使用しているので開閉がスムーズです |
| ◎ 最少幅２．０ｍ〜最大幅９．０ｍまで５０ｃｍピッチで制作可能です |
| ◎ 幅２．０ｍ〜８．０ｍまではシングル(Ｓ)キャスターが標準となります |
| ◎ 設置用の柱はお客様にてご用意下さい ※ 専用の本設柱(オプション)または単管柱に確実に設置して下さい |
★ パイプがアルミ製のAFS・AFM・AFLもございますので
お気軽にお問合せ下さい。
◎ ご注文の際は、片開き、両開きをご指定ください。
片開きの場合は吊もと(道路側から見ての固定側)のご指定もお願いいたします。
又、設置用の単管のご準備、設置工事の手配はお客様にてお願いいたします。
| ※ 固定支柱・単管等の補強スジ掛け等、確実に設置して下さい。 ※ 開閉の途中（中途半端な状態）での使用はしないで下さい。 ※ 弱・中風下及び長時間放置（夜間・休日等)の場合は、必ずカンヌキ金具（単管受け）を施行し キャスターのストッパー施行を行なって下さい。 ※ 台風を含め、強風時は開口し、束ねて応急対応して下さい。 ※ 納期はご注文の際にご確認ください。 ※ 運賃・消費税は別途になります。 ※ 製品改良の為、仕様を予告なく変更する事があります。 |
