シンプルでお手軽なジャバラゲート ＫＳＭ

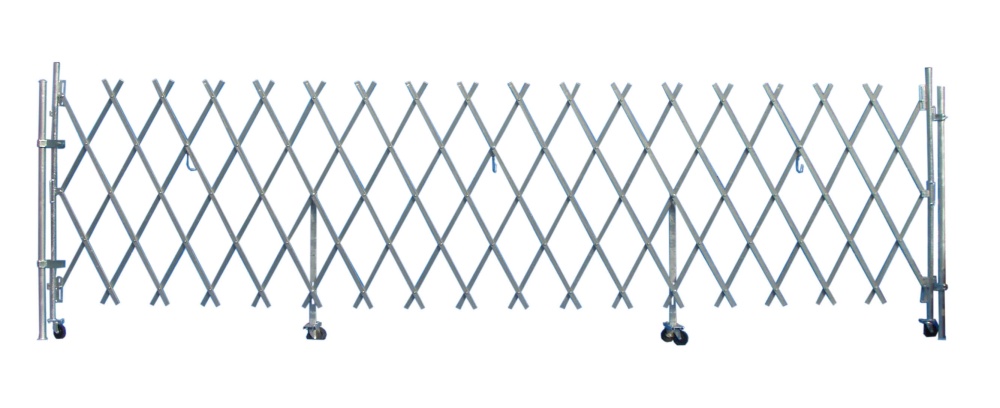

写真はＫＳＭ−６．０ｍです

特　長

◎　ＫＳ(Ｈ＝１．４ｍ)では低い、ＫＳＨ(Ｈ＝２．１ｍ)では高いとの声でＨ＝１．７ｍを商品化

◎　左右どちらにでも取付可能です(両側に取手付)

◎　Ｗキャスター(中間)仕様により安定しています

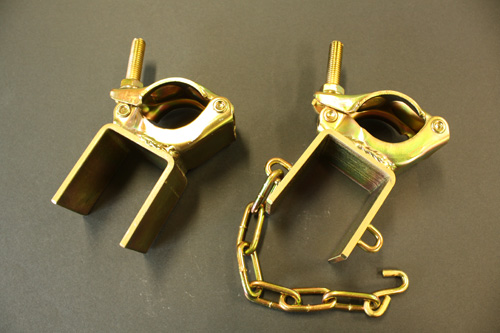

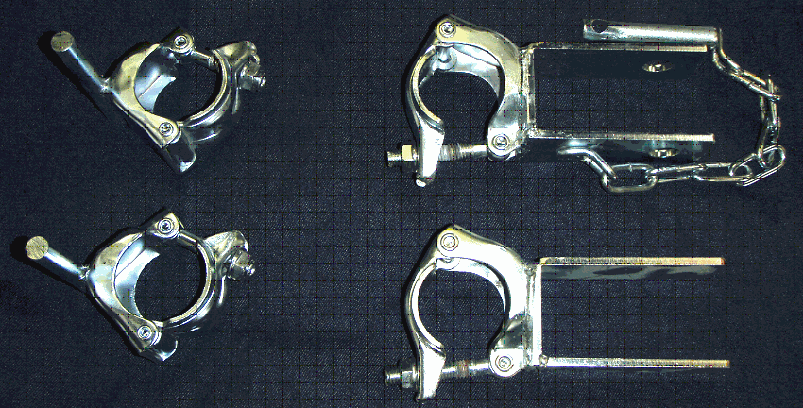

標準部品 固定金具(左２ヶ)　ロック金具(右上)　振止金具(右下)	販売品の金具変更について 現在、振止金具・ロック金具はこちらのタイプとなります

門扉・特注門扉設置例

本設柱設置工事例

ＫＳドア（ Ｈ＝１，７００ ）
型　式(片開き)	寸法（Ｗ）	型　式(両開き)	寸法（Ｗ）
ＫＳＭ−３．０ｍ	３，０００�o	ＫＳＭ−３．０ｍ×２	６，０００�o
ＫＳＭ−４．５ｍ	４，５００�o	ＫＳＭ−４．５ｍ×２	９，０００�o
ＫＳＭ−５．０ｍ	５，０００�o	ＫＳＭ−５．０ｍ×２	１０，０００�o
ＫＳＭ−６．０ｍ	６，０００�o	ＫＳＭ−６．０ｍ×２	１２，０００�o
ＫＳＭ−７．５ｍ	７，５００�o	ＫＳＭ−７．５ｍ×２	１５，０００�o

◎　ご注文の際は、片開き、両開きをご指定下さい

オプション品として本設用柱をご用意しております

詳細等はお問合せ下さい

★ パイプがアルミ製のAKS・AKSM・AKSHもございますので
気軽にお問合せ下さい。

◎ ご注文の際は、片開き、両開きをご指定ください。

　片開きの場合は吊もと(道路側から見ての固定側)のご指定もお願いいたします。

　又、設置用の単管のご準備、設置工事の手配はお客様にてお願いいたします。

※　固定支柱・単管等の補強スジ掛け等、確実に設置して下さい。　 ※　開閉の途中（中途半端な状態）での使用はしないで下さい。 ※　弱・中風下及び長時間放置（夜間・休日等)の場合は、必ずカンヌキ金具（単管受け）を施行し 　　キャスターのストッパー施行を行なって下さい。 ※　台風を含め、強風時は開口し、束ねて応急対応して下さい。 ※　納期はご注文の際にご確認ください。 ※　運賃・消費税は別途になります。 ※　製品改良の為、仕様を予告なく変更する事があります。
