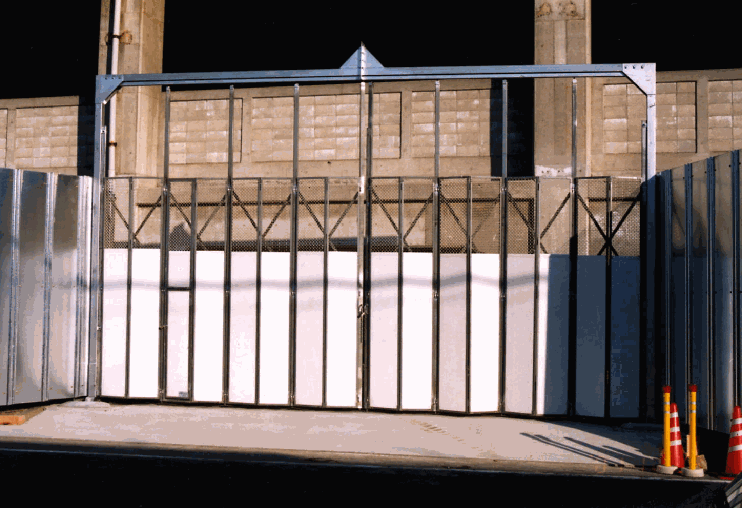

パネルゲート(Ｈ４．５ｍ)
組立図 ＮＰ−７．２ｍタイプ
| サイズ表 | スタンダードタイプ 基礎寸法 | |||||
| 機 種 | スパン | サイズ | 機 種 | スパン | 柱内〜内L | 柱芯〜芯Ｌ１ |
| ＮＰ − ３．６ | ４ | ３，６００ | ＮＰ − ３．６ | ４ | ３，６００ | ３，７００ |
| ＮＰ − ４．５ | ５ | ４，５００ | ＮＰ − ４．５ | ５ | ４，５００ | ４，６００ |
| ＮＰ − ５．４ | ６ | ５，４００ | ＮＰ − ５．４ | ６ | ５，４００ | ５，５００ |
| ＮＰ − ６．３ | ７ | ６，３００ | ＮＰ − ６．３ | ７ | ６，３００ | ６，４００ |
| ＮＰ − ７．２ | ８ | ７，２００ | ＮＰ − ７．２ | ８ | ７，２００ | ７，３００ |
| ＮＰ − ８．１ | ９ | ８，１００ | ＮＰ − ８．１ | ９ | ８，１００ | ８，２００ |
| ＮＰ − ９．０ | １０ | ９，０００ | ＮＰ − ９．０ | １０ | ９，０００ | ９，１００ |
| ◎ リース品は３．６ｍ〜９．０ｍです。 | |
| ◎ 販売品は３．６ｍ〜１５．３ｍまでＯＫです。 (特注サイズも承ります) | |
| ◎ 運賃・消費税は別途になります。 | |
| ◎ 構造上、風圧の影響が大きく、固定支柱・単管等の補強ネジ掛け等、確実に設置して下さい。 | |
| ◎ 開閉の途中(半開きな状態)での使用はしないで下さい。 | |
| ◎ 台風を含め、強風時は開口し、束ねて応急処置をして下さい。 | |
| ◎ 製品改良の為、仕様を予告なく変更する事があります。 |
