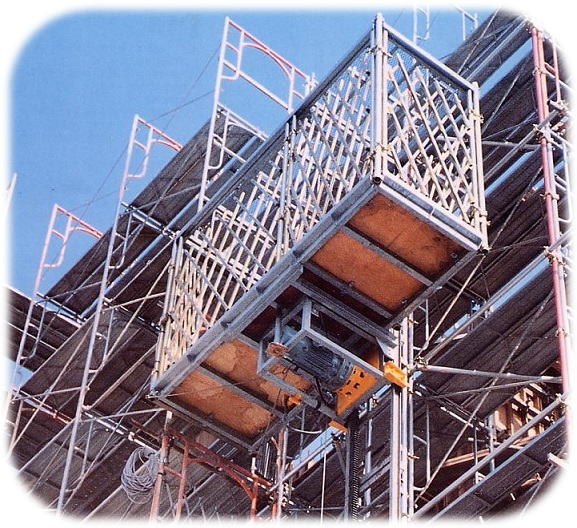

工事用エレベーターＴＣＬＥ−500
TEL. 0587-50-5550
FAX. 0587-50-5551
〒483-8108 愛知県江南市力長町神明５番地
安全の未来を創造する日高機材株式会社
 |
||
 |
 |
 |
| １Ｆ昇降口 | 上部出入口 | ３基設置全体図 |
| その他オプション | ||
| ＳＨＮドア (上下２ヶ所) | 電磁ロック (上下２ヶ所) | 呼び出し装置 (上下２ヶ所) |
| ※ エレベーター構造規格 第３０条の適用を可能にする為に下記の設備が必要です。 | ||
| １．各階ドアは１．８ｍ以上の高さにします。 | ||
| ２．扉(ドア)ロックは、エレベーターがその階に停止すれば、開ける事ができるような 形式にします。 |
||
| ３．扉以外の開口部、又は昇降等を高さ１．８ｍの養生金網で全面を養生します。 | ||
| 特 長 |
| ● ラック式駆動であり非常に安全性が高い構造になっております。 |
| ● 作業効率を主体に開発された為、使いやすい経済的なエレベーターです。 |
| ● 構造的特長 |
| １．駆動部がケージの下にある為、最大揚程の使用が可能です。 |
| ２．駆動部とのケージが別々の為メンテナンスが容易です。 |
| ３．平面スペースが非常に少なくまとまっています。 |
| ４．上部乗降ステージが構造部より吊り下げである為、構造物が高くなれば自動的に |
| 組み替えることなくクライミングができます。 |
仕 様
※ ( )内はＴＣＬＥ−７００
| 最大揚程 | ６０ｍ | 安 全 装 置 |
過昇降防止リミットスイッチ |
| 積載荷重 | 500ｋｇ(700kg) | ガバナ式自動落下防止装置 | |
| 昇降速度 | １０ｍ／ｍｉｎ | 過昇ストッパー | |
| 荷台有効面積 | 3ｍ×1ｍ(4m×1m) | バッファ | |
| 昇降方式 | ラック＆ピニオン | ドアリミットスイッチ | |
| 電動機 | ３．７ｋｗ 1台 | ラック落下防止リミット | |
| 操作方式 | 機器取付ハンドル | ||
| 電 源 | 200/220V |
| 参 考 資 料 | |||
| 全体図 (Ｌ３．０ｍ) | 全体図 (Ｌ４．０ｍ) | 設置報告書 (見本) | 設置報告書 (原紙) |
| 設置報告書（Excel） | |||
