創業40年変わらずのベストセラー ロングドアＬＬ
TEL. 0587-50-5550
FAX. 0587-50-5551
〒483-8108 愛知県江南市力長町神明５番地
安全の未来を創造する日高機材株式会社
 |
 |
 |

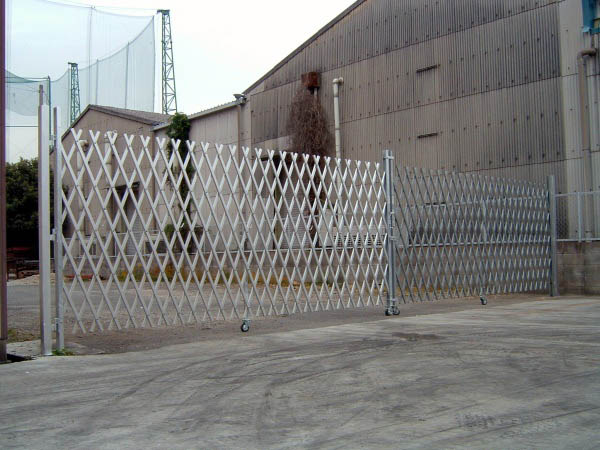

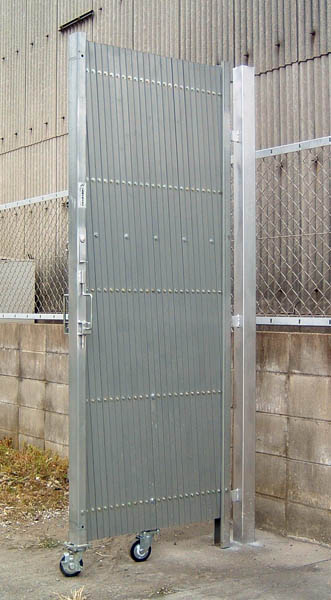

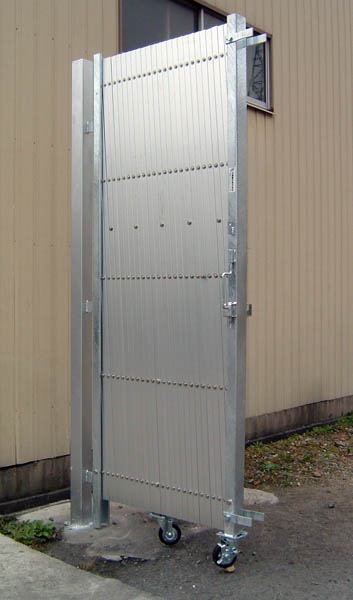

| アルミ門扉＋本設柱 | アルミ製ＡＬＬ４．５ｍ＋スチール製４．５ｍ | スチール門扉＋本設柱 |
| 特 長 | |
| ◎ 2019年11月より落し込み金具が標準装備となっています | |
| ◎ 2019年11月よりボルトがスチール製からステンレス製に変更となっています | |
| ◎ 創業以来ほぼ同じ形状でお客様には長年ご使用頂いております | |
| ◎ 建設現場向けに開発した為、シンプルな構造で強度もあり丈夫で長持ちします | |
| ◎ ジャバラのマス目も細かく、ジャバラ下の開口部も狭い為、子供さんの通り抜け等がしにくい構造に なっております |
|
| ◎ 最少幅２．０ｍから最大幅１２．０ｍまで５０ｃｍピッチでの製作が可能です | |
| ◎ 設置方法は専用の本設柱(オプション)か、単管(お客様手配)により簡単に取り付けられます | |
| ◎ ジャバラの高さはＨ２．０ｍ(ジャバラを広げた状態)になります(他にもＦシリーズ門扉有り) | |
| ◎ 基本はスチール型ですが、パイプ(２０ｍｍ×３０ｍｍ)がアルミ製の商品もご用意しております | |
| ◎ 内側に９０度回転するので開口いっぱい使用できます |
※承認図、ミルシート（パイプ、柱に限ります）が必要な方は弊社まで問い合せください。
| 標準部品 | オプション部品 |
| 門扉・特注門扉設置例 | 本設柱設置工事例 |
| ロングドア（ Ｈ＝２，０００ｍｍ ） | リース | 参考図 | ||
| 型 式 | 寸法（Ｗ） | 重 量 | ||
| LL－２．０ｍ S | ２，０００㎜ | |||
| ～ | ||||
| LＬ－３．０ｍ S | ３，０００㎜ | ８０.0ｋｇ | 有 | ● |
| ～ | ||||
| LL－４．５ｍ S | ４，５００㎜ | 116.0ｋｇ | 有 | ● |
| ～ | ||||
| LL－６．０ｍ S | ６，０００㎜ | 141.0ｋｇ | 有 | ● |
| ～ | ||||
| LL－7．5ｍ S | ７，５００㎜ | 16５.0ｋｇ | ||
| ～ | ||||
| LL－８．５ｍ W | ８，５００㎜ | |||
| ～ | ||||
| LL－10．0ｍ W | １０，０００㎜ | |||
| ～ | ||||
| LL－12.0ｍ W | １２，０００㎜ | |||
参考図については、●印をクリックしてください。
各サイズをご用意できますので必要なサイズがありましたらお見積等お問合せ下さい。
Ｓ＝中間シングルキャスター Ｗ＝中間ダブルキャスター となります。
各サイズをご用意できますので必要なサイズがありましたらお見積等お問合せ下さい。
Ｓ＝中間シングルキャスター Ｗ＝中間ダブルキャスター となります。
★ パイプがアルミ製のALM・ALLもございますので気軽にお問合せ下さい。
◎ ご注文の際は、片開き、両開きをご指定ください。
片開きの場合は吊もと(道路側から見ての固定側)のご指定もお願いいたします。
又、設置用の単管のご準備、設置工事の手配はお客様にてお願いいたします。
| ※ 固定支柱・単管等の補強スジ掛け等、確実に設置して下さい。 ※ 開閉の途中（中途半端な状態）での使用はしないで下さい。 ※ 弱・中風下及び長時間放置（夜間・休日等)の場合は、必ずカンヌキ金具（単管受け）を施行し キャスターのストッパー施行を行なって下さい。 ※ 台風を含め、強風時は開口し、束ねて応急対応して下さい。 ※ 納期はご注文の際にご確認ください。 ※ 運賃・消費税は別途になります。 ※ 製品改良の為、仕様を予告なく変更する事があります。 |
